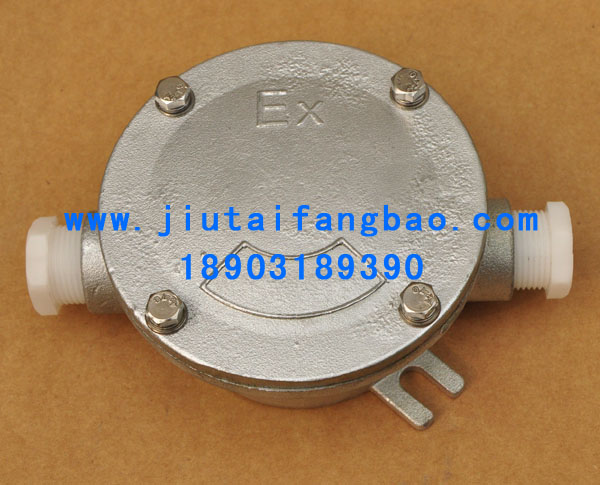

簡介
適用于爆炸性氣體環境1區、2區；
適用于可燃性粉塵環境20區、21區、22區；
適用于ⅡA、ⅡB、ⅡC、級爆炸性氣體環境；
適用于溫度組為T1~T6的環境；
適用于石油采煉、儲存、化工、醫藥、紡織、印染、軍工及軍事設施等爆炸性危險環境。
訂貨須知
引入螺紋型式為管螺紋，也可根據客戶要求制定；
常規供貨時，吊蓋引入口與殼體引入口螺紋規格一致，如有特殊要求訂貨時請注明；
訂貨時，請在型號后明確注明所需產品的防爆型式。
例:
1.若需訂購防爆接線盒，引入口規格為?"、二平、ⅡC級產品，則訂貨型號為“AH-G1?二平（ⅡC）";
2.若需訂購防爆接線盒，引入口規格為G3/4"、三吊、增安型產品，則訂貨型號為“AHG3/4三吊；
3.若需訂購粉塵防爆接線盒，引入口規格為G1/2"、四平，則訂貨型號為“AH-DIP-G1/2四平
”
產品特點
外殼采用鋁盒金高壓鑄造成型，表面經拋丸后粉末靜電噴塑；
引入口具有很多種方式及規格，滿足現場各種布線需要；
防扭轉專用接線端子，安全可靠，接線方便；
引入口螺紋形式常規為管螺紋，也可根據要求加工成公制螺紋或MPT螺紋；
鋼管或電纜布線。
技術參數
執行標準：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC60079-0、IEC60079-7、
IEC61241-1-1
額定電壓：AC 380V
額定電流：20A
防爆標志：ExdⅡBT6 ExdⅡT6 ExeⅡT6
DIP A20TA,T6
防護等級：IP54 IP65
IP65 IP65
防護等級：WF1
引入口規格
|
適用電纜外徑
|
外形尺寸
|
A
|
B
|
C
|
D
|
G1/2"
|
Ф6-Ф10
|
136
|
102
|
63
|
82
|
G3/4"
|
Ф9-Ф10
|
136
|
102
|
63
|
82
|
| G1"
|
Ф11-Ф18
|
136
|
102
|
73
|
-
|
G1/2"
|
Ф6-Ф10
|
154
|
114
|
85
|
112
|
G3/4"
|
Ф9-Ф10
|
154
|
114
|
85
|
112
|
G1"
|
Ф11-Ф18
|
154
|
114
|
85
|
-
|
G12/4"
|
Ф14-Ф25
|
164
|
116
|
94
|
-
|
G12/2"
|
Ф17-Ф28
|
164
|
116
|
94
|
-
|
G2"
|
Ф25-Ф38
|
187
|
130
|
109
|
-
|
G1/2"
|
Ф6-Ф10
|
124
|
110
|
55
|
75
|
G3/4"
|
Ф9-Ф14
|
124
|
110
|
55
|
75
|
G1"
|
Ф11-Ф18
|
136
|
102
|
75
|
-
|
G1/2"
|
Ф6-Ф10
|
124
|
110
|
55
|
75
|
G3/4"
|
Ф9-Ф14
|
124
|
110
|
55
|
75
|
G1"
|
Ф11-Ф18
|
136
|
102
|
75
|
-
|
G3/4"
|
Ф9-Ф14
|
|
|
|
|
